拉丝模各功能区作用说明

作者：天长市振华拉丝模厂　日期：2011年05月18日　来源：本站原创　【字体：大中小】　我要评论(0)

核心提示：
线材的拉拔定义: 线材拉拔是一个编写过程,这个过程由金属线材通过拉丝模孔,并在模具的出口一边对线材施加一个拉力来完成的。线材在模腔内受到收缩挤压而逐渐变细,在接近模孔的出口处它的速度增大,由于线材的体积是不

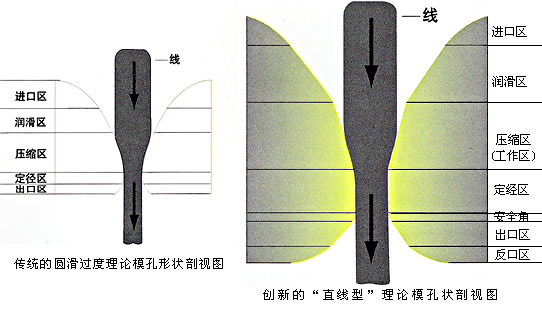

1. 拉丝模各功能区结构示意图：

2. 线材的拉拔定义:

线材拉拔是一个编写过程,这个过程由金属线材通过拉丝模孔,并在模具的出口一边对线材施加一个拉力来完成的。线材在模腔内受到收缩挤压而逐渐变细,在接近模孔的出口处它的速度增大,由于线材的体积是不变的,横截面的减少使得它被延伸拉长了。

3. 各功能区作用说明：

各区域名称	创新的“直线型”理论孔型的优越性能
进口区	进口穿丝顺利，我们把进口区抛光以便拉丝液（乳）顺利回旋
润滑区	传统拉丝模润滑区抛光略差，我们把润滑区精细抛光，使丝材轻松过度
压缩区	“直线型”工作区可减少拉拔力，变点接触为面接角拉拔，减少摩擦力和模磨损，变形结构更合理、稳定。上道次进线变粗或变细皆能顺利拉拔。
定经区	“直线型”定经区可长时间保证线材的精确直径、光洁度和不圆度。
出口区	出口区国一安全角可保证丝材拉出无伤痕。寿命有越拉越长的趋势。
反口区	反口加深，可较大的支撑反口的拉应力。
