直进式拉丝机是应用在金属线材拉拔的一种典型拉丝机，该类拉丝机中以并列式连续拉丝机应用最为常见，即将组成一台或两台连续拉丝机的所有单拉丝机按２～４列并排分布并以水平形式同时安置在一个带有垂直平面的机架上，将所有的模盒装置也设在机架上并使之与水平面成一定夹角，这样方式产品具有占地少、有利于提高劳动生产率及实现卫生和文明化生产。

下面我们以某公司生产的并列式连续拉丝机为例来说明直进式拉丝机排布结构和组成部件；并列式连续拉丝机排布方式：平行排列成2-4列的直进式连续拉丝机，其传动、润滑、冷却及控制与直立直进式拉丝机相同；

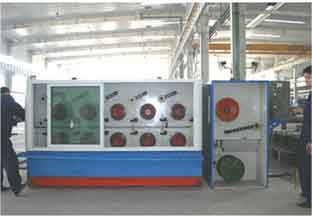

图1. 并列排布式直进式连续拉丝机整体外观图片

以上并列式连续拉丝机组成部件有：10个塔轮，1个牵引轮，1个收卷轮，11个拉丝模具，以及11根摆杆；

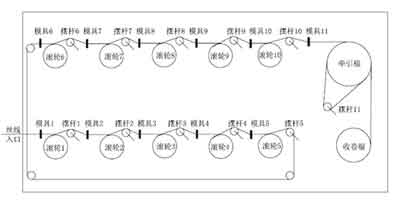

图2. 并列式连续拉丝机部件分布结构图。

该案例典型数据：

最大进线直径2.4mm，最小出线直径0.3mm，最高线速度 2.5m/s。塔轮直径均为250mm，牵引轮直径为360mm，收卷轮最小直径为280mm。原料线材通过11个拉丝模具的11级拉伸，变成需要线径的成品线材。每个塔轮由1台电机控制，牵引轮和收卷轮也分别由1台电机控制。每台塔轮配置摆杆一根，作为恒张力控制时使用。

每台电机都通过减速机与机械连接，减速比如下表1所示：

表1减速机减速比（减速比G为负载侧齿轮/电机侧齿轮）
